CONSTRUCCIÓN DE UN PANEL SOLAR

La construcción de los paneles es similar, sin importar el tipo de celda. La construcción más común es conectar las celdas en serie sobre un vidrio templado y se aíslan del medio ambiente mediante diferentes técnicas, como ser laminado con material plástico resistente al ultravioleta, o bien se usan productos como el slygard a base de silicon o resina epoxi. La finalidad es siempre la misma, proveer protección del medio ambiente y permitir el mayor paso de luz solar. Se utiliza un diodo de bloqueo tipo schottky para impedir que circule corriente hacia las celdas o bien un sistema regulador de carga de baterías puede proveer esa protección. Se agrega un marco de aluiminio y una caja de conección.


EJEMPLO DE CONSTRUCCIÓN DE UN PANEL CASERO:

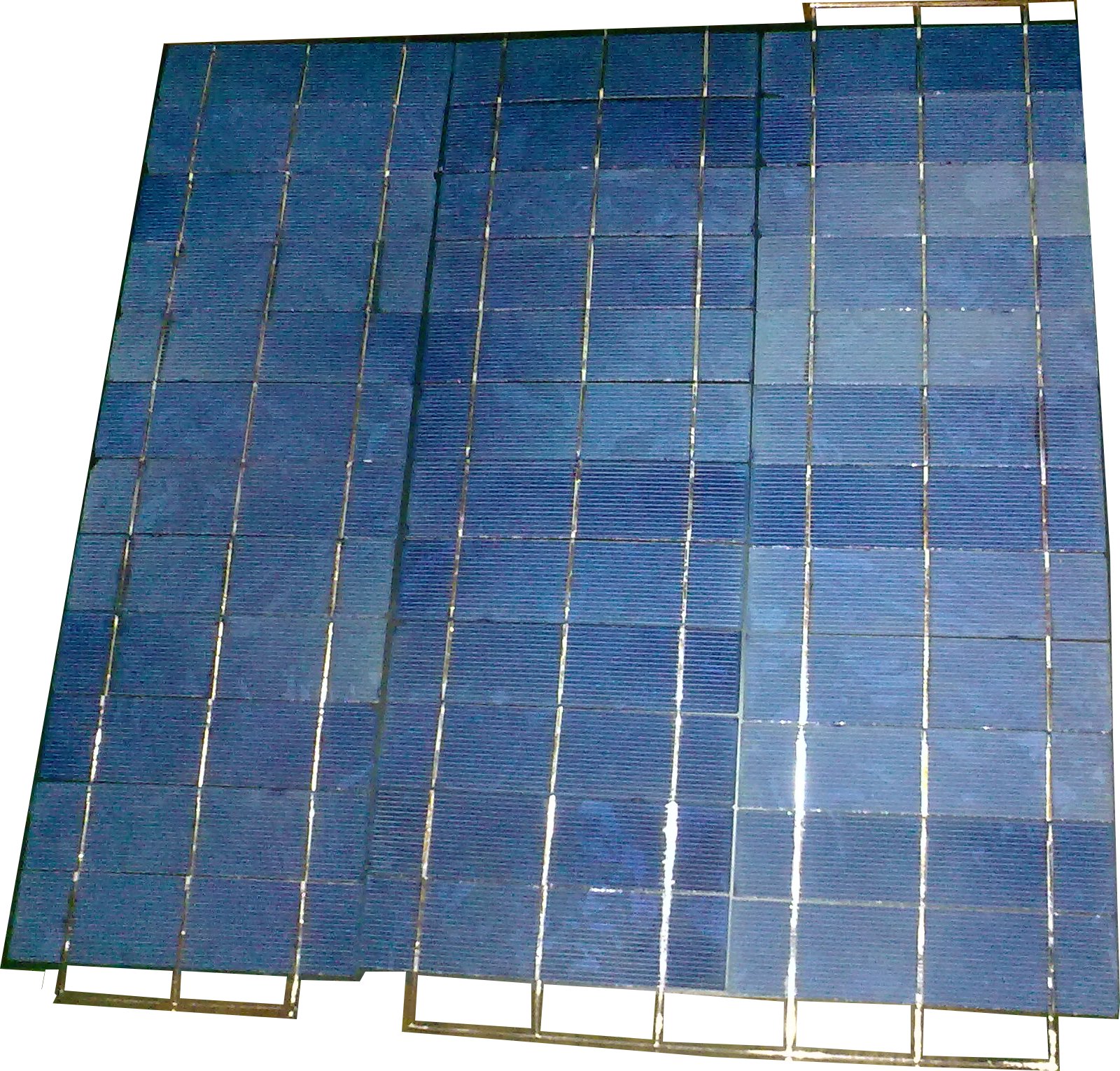

1) Se tomaron 9 celdas de 156x156 y se cortaron en 4 pedazos cada una, se interconectaron como si fuesen pilas en serie, usando tabbing wire, capa superior con inferior. Para la unión entre tiras se usó tabbing wire en lugar de bus bar por ser lo estaba disponible y ser un panel de sólo 30W.

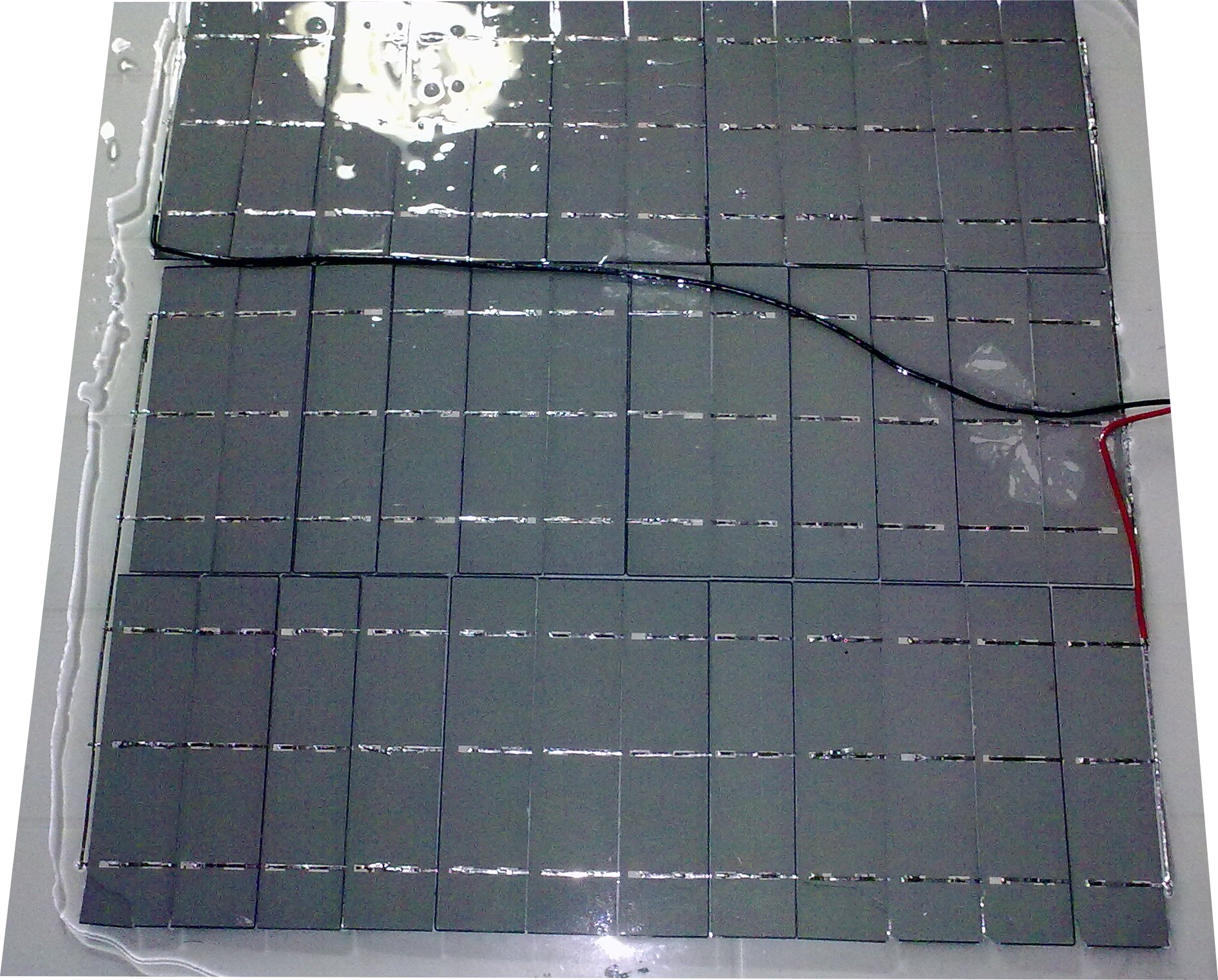

2) Se colocó el arreglo de celdas interconectadas, la cara sensible contra un vidrio de 6mmt, en este caso, vidrio sin templar. Se colocaron cables de salida ya que este panel incorporará su propio regulador protector y se le colocó encima de las celdas resina epoxi cristal. Se removieron las burbujas que quedaron debajo de las celdas, presionandolas suavemente.

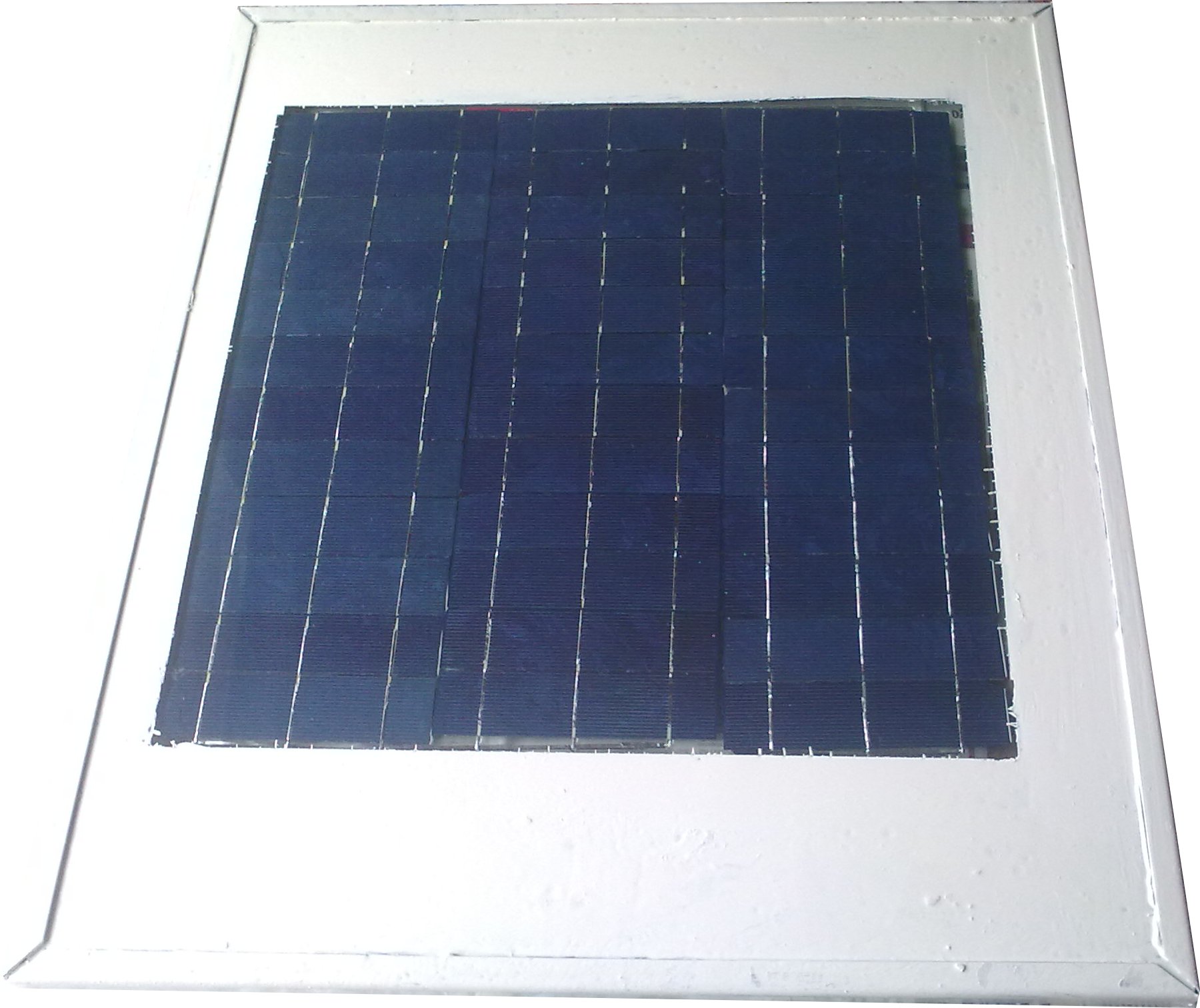

3) Vista de frente del panel, el virio no estaba cortado justo a la medida del arreglo de celdas, se pintó de blanco lo sobrante para que no fuese transparente. Se le colocaron bordes de metal y se pintó con la pintura que estaba a mano, el fin del panel era simplemente probar el método de construcción y testearlo a la intemperie y el obejtivo se cumplió con creces. Resultó un panel de 19V en vacío y corriente de corto circuito de 1,5 amperes por que lamentablemente rompimos los costados de un par de celdas y eso bajó la corriente final resultante. En estos paneles, la corriente final es igual a la corriente de la peor de las celdas conectadas en serie. Si uno busca el mejor rendimiento, debería testear una por una las celdas antes de ensamblarlas. En nuestro caso, simplemente confiamos en el fabricante y resultó bien.

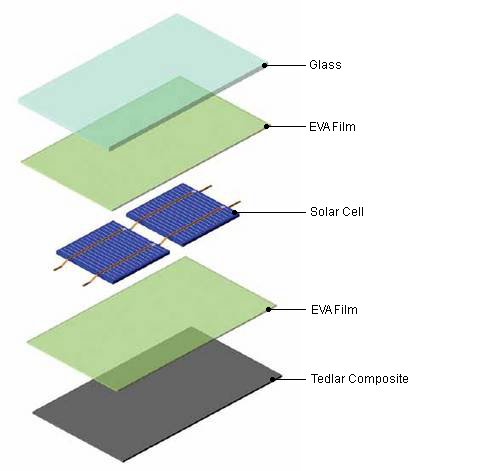

LAMINADO CON ETIL VINIL ACETATO (FILM EVA)
