Especificaciones

• Corriente de funcionamiento permanente: 20A.
• Tensión de entrada: 14V a 40V.
• Tensión regulada de carga de batería: 14V, dispone de ajuste fino
• Tensión de desconección de la salida a carga: 10V +/-0,5V.
• Tensión de reconección de la salida a carga: 12V +/-0,5V.
• Corriente máxima para la llave de corte de salida: 20A.

• 3 leds indicadores del estado del sistema: corte de salida / ok / máximo voltaje de batería alcanzado.
• Módulo en aluminio anodizado con frente de policarbonato, sellado con resina.
• Bornera KDS-4 apta hasta 32 amperes, conductores entre 2,5 y 4 mm2.
• Proteccion contra sobre corriente por fusibles.
• Protección contra inversión de voltaje de batería y panel por diodos y fusibles.

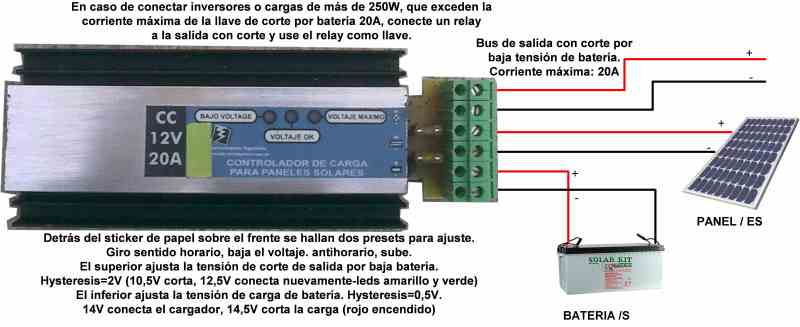

Diagrama de instalación

• Utilice conductores de 4 mm2 como máximo para conectar este regulador. En caso de que su instalación solar esté realizada con conductores más gruesos, adapte los tramos de conección al regulador a 4 mm2 que es la sección máxima admisible por la bornera del regulador, evite cortocircuitos que dañen al equipo regulador.
