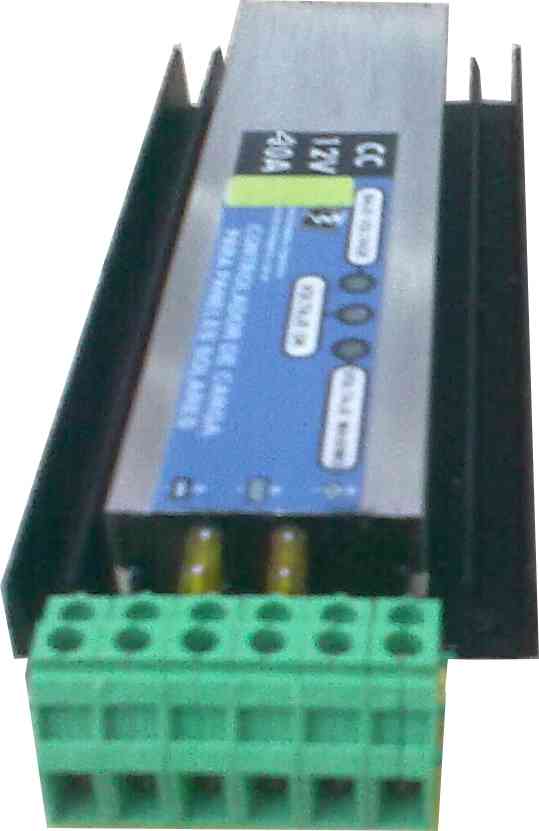

REGULADOR
PARA PANELES SOLARES
12 Volts 40 Amperes
Con desconección de salida por baja batería
Especificaciones
- Corriente
máxima de funcionamiento: 40A.
- Carga bulk - pwm tecnología
switching
- Tensión
de entrada: 14V a 40V.
- Tensión
regulada de carga de batería: 14V, dispone de ajuste fino
- Tensión
de desconección de la salida a carga: 10V +/-0,5V.
- Tensión
de reconección de la salida a carga: 12V +/-0,5V.
- Corriente
máxima para la llave de corte de salida: 40A.
- 3 leds indicadores del estado
del sistema: corte de salida / ok / máximo voltaje de batería
alcanzado.
-
Módulo
en aluminio anodizado con frente de policarbonato, sellado con resina.
-
Bornera
KDS-4 apta hasta conductores de 4 mm2, de usar cable más grueso, colocar un pin de 4mm2.
- Proteccion
contra sobre corriente por fusibles.
- Protección
contra inversión de voltaje de batería y panel por diodos y
fusibles.
-
Módulo
en aluminio anodizado, sellado con resina.

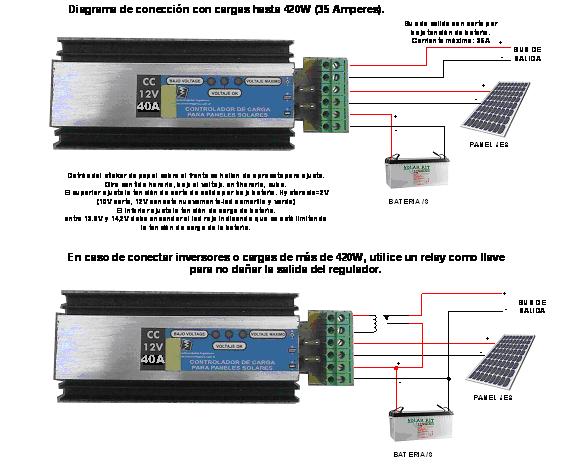

Diagrama de instalación
- Utilice conductores entre 2,5 mm2
y 4mm2 en esta bornera. Pele 8mmt el cable y apriete a 0,5Nm el tornillo de la bornera.
